H型钢生产线
H型钢的生产工艺过程为:
直条切割——型钢组立——龙门焊接——翼缘板矫正——小件制作及筋板焊接 ——〔三维钻孔——抛丸清理除锈——喷漆涂装〕。

1.CGI多头直条火焰切割机
2.Z15/Z18 型 H 型钢拼装组立机
3.MZ 型龙门式焊接机
4.JZ—40 型 H 型钢翼缘矫正机
5.HP1018—8 型 H 型钢抛丸机
联系我们
参数详情
1.CGI多头直条火焰切割机
CGI多直条切割机,是一种高效率的氧乙炔(或丙烷)火焰切割设备,本机共安装13组割炬,其中12组割炬沿纵线向做直线切割,1组横向直线切割。切割精度高,是机械工业特别是金属结构厂、造船业、起重运输机械等行业的必要设备。
CGI-4000主要技术参数:
轨距:4000mm 轨长:15000mm
有效长度:80-3300mm 切割厚度:6-100mm
切割速度:0-750mm/min(无极调速)
纵向割据:8组(直条切割) 横向切割:2组(直线切割)
切割精度:±0.5mm/1000mm 驱动方式:单边驱动/双边驱动
切割气源:氧气、乙炔或丙烷 电源电压:AC/220V/50HZ

2.Z15/Z18 型 H 型钢拼装组立机

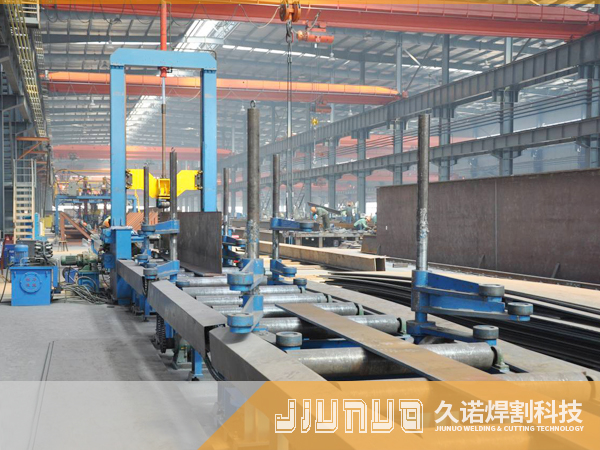

H型钢是由两块翼板和一块腹板拼装组立而成,腹板与翼板的相互位置关系直接影响到H型钢成品的合格率。采用H型钢组立机能够迅速、准确地定位各个板的位置,极大地提高生产效率。
本机主要由门架总成、拉杆系统总成、液压系统总成、输入和输出滚道总成、电控系统等组成。另配两台CO2气保焊机为自动点焊时用。产品特点:
技术参数:
型号 Z15 Z18
腹板高度 mm 200-1500 200-1800
腹板厚度(mm) 6-32 6-32
翼板高度(mm) 200-800 200-800
翼板厚度(mm) 6-40 6-40
H型钢长度 (mm) 4000-15000 4000-15000
组立速度(mm /min) 500-6000

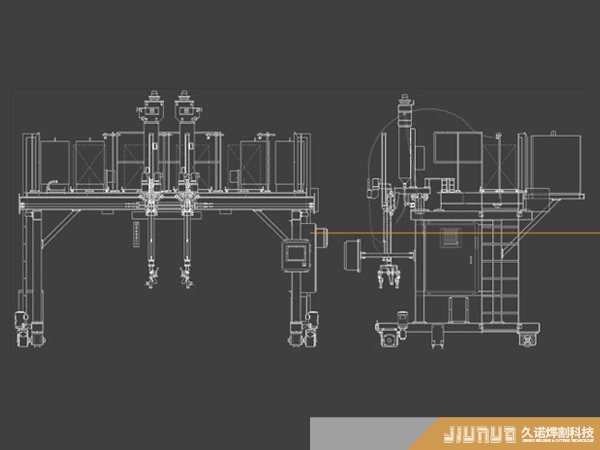

3.MZ 型龙门式焊接机
本机采用的埋弧焊为角焊,其焊缝外观质量可达到高标准,其焊接方法可选单弧单丝,焊接设备可采用焊机或国产焊机,用户可根据自身的需求来选择。本机配有二套焊缝浮动式导弧装置,迫使焊丝在焊接过程中对或国产焊机,用户可根据自身的需求来选择。本机配有二套焊缝浮动式导弧装置,迫使焊丝在焊接过程中对准焊缝或你选择的部位。
主要参数:
适用工件腹板高度:200—1500mm/200-2500mm
适用工件翼板宽度:200—800mm/200-1000mm
工件长度: 4000—15000m 轨 距: 4000mm 轨 长: 18000mm
焊接速度: 120—1200mm/min 焊剂回收机: 100kg × 2
焊接位置: 船形焊接 焊丝尺寸: 3.2—5mm
主机功率: 9KW(不含两台埋弧焊机 气源压力: 0.4—0.6mpa

4.JZ—40 型 H 型钢翼缘矫正机
H型钢翼缘矫正机的型钢焊接矫正设备,其主传动系统采用22KW大电机及摆线针轮减速器传动,传动效率高,矫正速度快,所有的矫正辊均采用优质合金钢制作、并通过先进的热处理工艺,避免了该零件容易产生裂纹的缺陷,为了确保其矫正的稳定性及长久使用寿命,其所有的零部件均作加强处理,主机设有近控操作盒,方便操作。
翼缘宽度:200—800mm 翼缘厚度:6—40mm 注:厚度与宽度须符合下表,材质为Q235A
S ~25 25~28 30~35 35~40
B 200~800 350~800 500~800 600~800
腹板最小高度:160mm(当幅板高度160—300mm,翼板厚度≤14mm时,使用矫正副辊)
矫正速度:≈18000mm
总机功率:24.2KW

5.HP1018—8 型 H 型钢抛丸机
H型钢系列抛丸清理机是一种通过式自动抛丸清理设备。可用于金属结构件、H型钢、钢板以及其它型材的表面清理、强化。通过抛丸清理,不但可以除去工件表面的锈蚀,清理掉结构件上的焊渣,还可以消除工件的焊接应力,提高工件的抗疲劳强度,增加工件喷漆时的漆膜附着力,并最终达到提高整个表面及内在质量的目的。
主要技术参数
a)工作尺寸
钢结构件截面 <800×1800㎜ 长度 <12000㎜
b)质量要求
工件清理后表面应达到GB8923-88规定的Sa2.5级,粗糙度为Ra15-50。
c)抛丸机尺寸
长×宽×高 7800×6500×6500㎜ 连带辊道总长 31800㎜
d)抛丸器(8只)
抛丸器型号 HD375Z 抛丸量 8×200㎏/min 转速 2950r/min 抛射速度 80m/s
驱动功率 8×11kw
e)辊道式工件输送系统
辊道规格 Ф120×1300㎜(直径×长度)
输入辊道长度 12000mm 输出辊道长度 12000mm
室体辊道长度 8000mm 室外辊道间距 1040mm
辊道承重 2000kg/m 输送速度 0.4~4m/min变频无级可调。
驱动功率 2×3kw

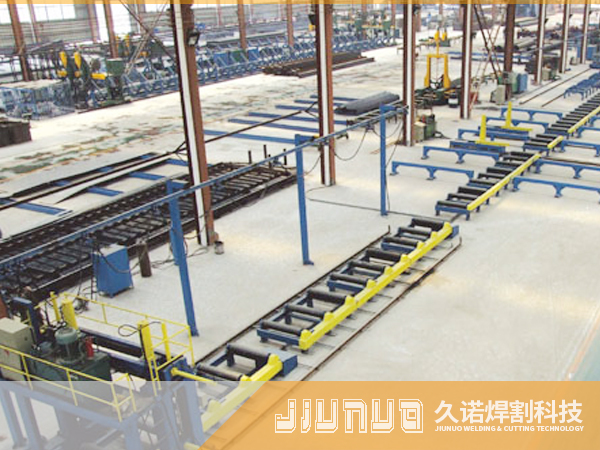

现场照片
